MOSFET IGBT概述及區別-MOSFET和IGBT絕緣柵極隔離驅動技術分析

本文主要介紹MOSFET和IGBT絕緣柵極隔離驅動技術，我們先簡單的介紹一下MOSFET和IGBT是什么。

（一）MOSFET

1、MOSFET概述

金屬-氧化物半導體場效應晶體管，簡稱金氧半場效晶體管是一種可以廣泛使用在模擬電路與數字電路的場效晶體管。MOSFET依照其“通道”（工作載流子）的極性不同，可分為“N型”與“P型” 的兩種類型，通常又稱為NMOSFET與PMOSFET，其他簡稱尚包括NMOS、PMOS等。

2、MOSFET結構

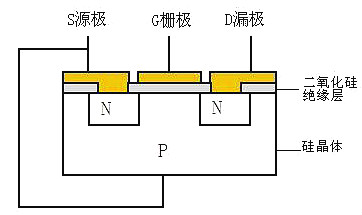

下圖是典型平面N溝道增強型NMOSFET的剖面圖。它用一塊P型硅半導體材料作襯底，在其面上擴散了兩個N型區，再在上面覆蓋一層二氧化硅(SiO2）絕緣層，最后在N區上方用腐蝕的方法做成兩個孔，用金屬化的方法分別在絕緣層上及兩個孔內做成三個電極：G(柵極）、S（源極）及D（漏極），如圖所示。

從圖1中可以看出柵極G與漏極D及源極S是絕緣的，D與S之間有兩個PN結。一般情況下，襯底與源極在內部連接在一起，這樣，相當于D與S之間有一個PN結。

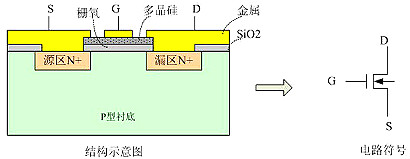

上圖是常見的N溝道增強型MOSFET的基本結構圖。為了改善某些參數的特性，如提高工作電流、提高工作電壓、降低導通電阻、提高開關特性等有不同的結構及工藝，構成所謂VMOS、DMOS、TMOS等結構。

（二）IGBT

1、IGBT概述

IGBT，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。

2、IGBT結構

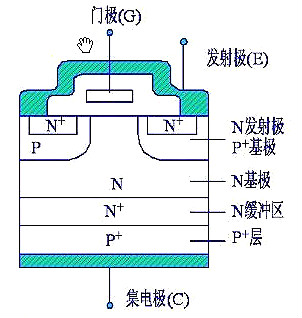

如圖所示，左邊所示為一個N溝道增強型絕緣柵雙極晶體管結構， N+區稱為源區，附于其上的電極稱為源極（即發射極E）。N基極稱為漏區。器件的控制區為柵區，附于其上的電極稱為柵極（即門極G）。溝道在緊靠柵區邊界形成。在C、E兩極之間的P型區（包括P+和P-區）（溝道在該區域形成），稱為亞溝道區（Subchannel region）。而在漏區另一側的P+區稱為漏注入區（Drain injector），它是IGBT特有的功能區，與漏區和亞溝道區一起形成PNP雙極晶體管，起發射極的作用，向漏極注入空穴，進行導電調制，以降低器件的通態電壓。附于漏注入區上的電極稱為漏極（即集電極C）。

IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP(原來為NPN)晶體管提供基極電流，使IGBT導通。反之，加反向門極電壓消除溝道，切斷基極電流，使IGBT關斷。IGBT的驅動方法和MOSFET基本相同，只需控制輸入極N-溝道MOSFET，所以具有高輸入阻抗特性。當MOSFET的溝道形成后，從P+基極注入到N-層的空穴（少子），對N-層進行電導調制，減小N-層的電阻，使IGBT在高電壓時，也具有低的通態電壓。

MOSFET以及IGBT絕緣柵極隔離驅動技術解析

MOSFET以及IGBT絕緣柵雙極性大功率管等器件的源極和柵極之間是絕緣的二氧化硅結構，直流電不能通過，因而低頻的表態驅動功率接近于零。但是柵極和源極之間構成了一個柵極電容Cgs，因而在高頻率的交替開通和需要關斷時需要一定的動態驅動功率。小

功率MOSFET的Cgs一般在10-100pF之內，對于大功率的絕緣柵功率器件，由于柵極電容Cgs較大。一般在1-100nF之間，因而需要較大的動態驅動功率。更由于漏極到柵極的密勒電容Cdg，柵極驅動功率往往是不可忽視的。

因IGBT具有電流拖尾效應，在關斷時要求更好的抗干擾性，需要負壓驅動。MOSFET速度比較快，關斷時可以沒有負壓，但在干擾較重時，負壓關斷對于提高可靠性有很大好處。

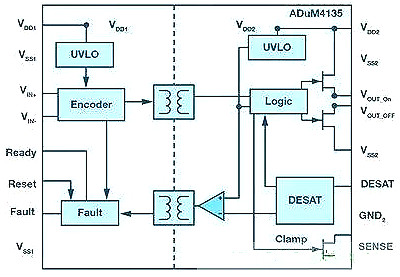

隔離驅動技術情況

為可靠驅動絕緣柵器件，目前已有很多成熟電路。當驅動信號與功率器件不需要隔離時，驅動電路的設計是比較簡單的，目前也有了許多優秀的驅動集成電路。

1、光電耦合器隔離的驅動器

光電耦合器的優點是體積小巧，缺點是：A、反應較慢，因而具有較大的延遲時間(高速型光耦一般也大于300ns);B、光電耦合器的輸出級需要隔離的輔助電源供電。

2、無源變壓器驅動

用脈沖變壓器隔離驅動絕緣柵功率器件有三種方法：無源、有源和自給電源驅動。無源方法就是用變壓器次級的輸出直流驅動絕緣柵器件，這種方法很簡單也不需要單獨的驅動電源。缺點是輸出波型失真較大，因為絕緣柵功率器件的柵源電容Cgs一般較大。減小失真的辦法是將初級的輸入信號改為具有一定功率的大信號，相應脈沖變壓器也應取較大體積，但在大功率下，一般仍不令人滿意。另一缺點是當占空比變化較大時，輸出驅動脈沖的正負幅值變化太大，可能導致工作不正常，因此只適用于占空比變化不大的場合。

3、有源變壓器驅動

有源方法中的變壓器只提供隔離的信號，在次級另有整形放大電路來驅動絕緣柵功率器件，當然驅動波形較好，但是需要另外提供單獨的輔助電源供給放大器。而輔助電源如果處理不當，可能會引進寄生的干擾。

4、調制型自給電源的變壓器隔離驅動器

采用自給電源技術，只用一個變壓器，既省卻了輔助電源，又能得到較快的速度，當然是不錯的方法。目前自給電源的產生有調制和從分時兩種方法。

調制技術是比較經典的方法，即對PWM驅動信號進行高頻(幾個MHZ以上)調制，并將調制信號加在隔離脈沖變壓器初級，在次級通過直接整流得到自給電源，而原PWM調制信號則需經過解調取得，顯然，這種方法并不簡單。調制式的另一缺點是PWM的解調要增加信號的延時，調制方式適于傳遞較低頻率的PWM信號。

5、分時型自給電源的變壓器隔離驅動器

分時技術是一種較新的技術，其原理是，將信號和能量的傳送采取分別進行的方法，即在變壓器輸入PWM信號的上升和下降沿傳遞信息，在輸入信號的平頂階段傳遞驅動所需要的能量。由于在PWM信號的上升和下降沿只傳遞信號，基本沒有能量傳輸，因而輸出的PWM脈沖的延時和畸變都很小，能獲得陡峭的驅動輸出脈沖。分時型自給電源驅動器的不足是用于低頻時變壓器的體積較大，此外由于自給能量的限制，驅動超過300A/1200V的IGBT比較困難。

MOSFET和IGBT的區別

從結構來說，以N型溝道為例，IGBT與MOSFET（VDMOS）的差別在于MOSFET的襯底為N型，IGBT的襯底為P型。

從原理上說IGBT相當與一個mosfet和一個BIpolar的組合，通過背面P型層的空穴注入降低器件的導通電阻，但同時也會引入一些拖尾電流等問題。

從產品來說，IGBT一般用在高壓功率產品上，從600V到幾千伏都有；MOSFET應用電壓相對較低從十幾伏到1000左右。
