十大最常用電子元器件有哪些及元器件知識解析

十大最常用電子元器件有哪些及元器件知識解析 ，對于從事電子行業的工程師來說，電子元器件就像人們日常進口的米飯一樣，是每天都需要去接觸，每天都需要用到的，但其實里面的門門道道很多工程師未必了解。這里列舉出工程師們常用的十大電子元器件，及相關的基礎概念和知識。

（一）電阻

十大最常用電子元器件之一就是電阻。作為電子行業的工作者，電阻是無人不知無人不曉的。它的重要性，毋庸置疑。人們都說“電阻是所有電子電路中使用最多的元件?！?/span>

電阻，因為物質對電流產生的阻礙作用，所以稱其該作用下的電阻物質。電阻將會導致電子流通量的變化，電阻越小，電子流通量越大，反之亦然。沒有電阻或電阻很小的物質稱其為電導體，簡稱導體。不能形成電流傳輸的物質稱為電絕緣體，簡稱絕緣體。

電阻元件的電阻值大小一般與溫度有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。

電阻在電路中用“R”加數字表示，如：R1表示編號為1的電阻。電阻在電路中的主要作用為分流、限流、分壓、偏置等。

1、參數識別：電阻的單位為歐姆(Ω)，倍率單位有：千歐(KΩ)，兆歐(MΩ)等。換算方法是：1兆歐=1000千歐=1000000歐電阻的參數標注方法有3種，即直標法、色標法和數標法。a、數標法主要用于貼片等小體積的電路，如：472表示47×100Ω(即4.7K);104則表示100Kb、色環標注法使用最多，現舉例如下：四色環電阻五色環電阻(精密電阻)。

2、電阻的色標位置和倍率關系如下表所示：顏色有效數字倍率允許偏差(%)銀色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1紅色2x100±2橙色3x1000/黃色4x10000/綠色5x100000±0.5藍色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/。

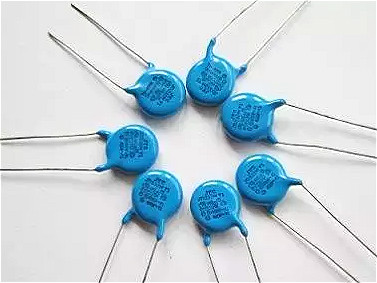

（二）電容

電容(或電容量，Capacitance)指的是在給定電位差下的電荷儲藏量;記為C，國際單位是法拉(F)。一般來說，電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上;造成電荷的累積儲存，最常見的例子就是兩片平行金屬板。也是電容器的俗稱。

1、電容在電路中一般用“C”加數字表示(如C13表示編號為13的電容)。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。

2、識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉(F)表示，其它單位還有：毫法(mF)、微法(uF)、納法(nF)、皮法(pF)。其中：1法拉=103毫法=106微法=109納法=1012皮法容量大的電容其容量值在電容上直接標明，如10uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法：1m=1000uF1P2=1.2PF1n=1000PF數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22uF3、電容容量誤差表符號FGJKLM允許誤差±1%±2%±5%±10%±15%±20%如：一瓷片電容為104J表示容量為0.1uF、誤差為±5%。

（三）晶體二極管

晶體二極管(crystaldiode)固態電子器件中的半導體兩端器件。這些器件主要的特征是具有非線性的電流-電壓特性。此后隨著半導體材料和工藝技術的發展，利用不同的半導體材料、摻雜分布、幾何結構，研制出結構種類繁多、功能用途各異的多種晶體二極管。制造材料有鍺、硅及化合物半導體。晶體二極管可用來產生、控制、接收、變換、放大信號和進行能量轉換等。

晶體二極管在電路中常用“D”加數字表示，如：D5表示編號為5的二極管。

1、作用：二極管的主要特性是單向導電性，也就是在正向電壓的作用下，導通電阻很小;而在反向電壓作用下導通電阻極大或無窮大。正因為二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管(如1N4004)、隔離二極管(如1N4148)、肖特基二極管(如BAT85)、發光二極管、穩壓二極管等。

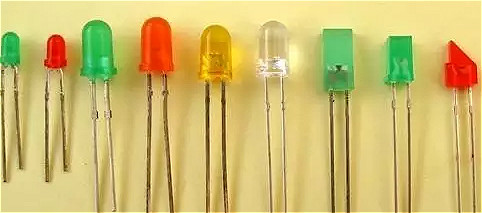

2、識別方法：二極管的識別很簡單，小功率二極管的N極(負極)，在二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極(正極)或N極(負極)，也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來識別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向導通阻值，這與指針式萬用表的表筆接法剛好相反。

4、常用的1N4000系列二極管耐壓比較如下：型號1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐壓(V)50 100 200 400 600 800 1000電流(A)均為1。

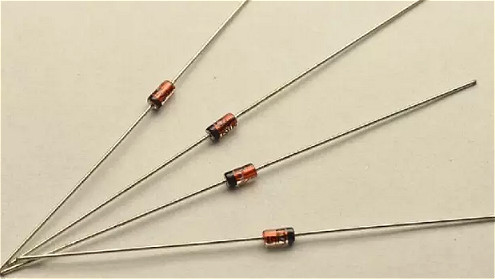

（四）穩壓二極管

二極管(又叫齊納二極管),此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件.穩壓二極管在電路中常用“ZD”加數字表示，如：ZD5表示編號為5的穩壓管。

1、穩壓二極管的穩壓原理：穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

2、故障特點：穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高;后2種故障表現為電源電壓變低到零伏或輸出不穩定。常用穩壓二極管的型號及穩壓值如下表：型號1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761穩壓值3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V。

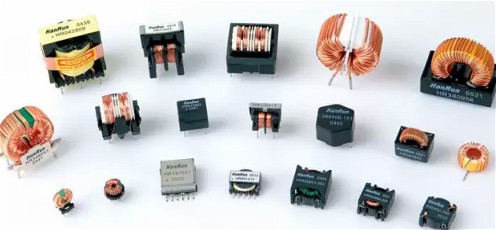

（五）電感

電感：當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。我們把這種電流與線圈的相互作用關系稱其為電的感抗，也就是電感，單位是“亨利”(H)。也可利用此性質制成電感元件。

電感在電路中常用“L”加數字表示，如：L6表示編號為6的電感。電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小;當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。電感一般有直標法和色標法，色標法與電阻類似。如：棕、黑、金、金表示1uH(誤差5%)的電感。

電感的基本單位為：亨(H)換算單位有：1H=103mH=106uH。

（六）變容二極管

變容二極管(VaractorDiodes)又稱"可變電抗二極管"。是一種利用PN結電容(勢壘電容)與其反向偏置電壓Vr的依賴關系及原理制成的二極管，其結構如右圖所示。

管變容二極管是根據普通二極管內部“PN結”的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變容二極管在無繩電話機中主要用在手機或座機的高頻調制電路上，實現低頻信號調制到高頻信號上，并發射出去。在工作狀態，變容二極管調制電壓一般加到負極上，使變容二極管的內部結電容容量隨調制電壓的變化而變化。變容二極管發生故障，主要表現為漏電或性能變差：(1)發生漏電現象時，高頻調制電路將不工作或調制性能變差。(2)變容性能變差時，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方被對方接收后產生失真。出現上述情況之一時，就應該更換同型號的變容二極管。

（七）晶體三極管

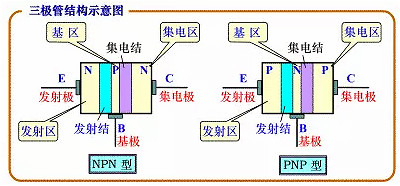

晶體三極管，是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把正塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

晶體三極管在電路中常用“Q”加數字表示，如：Q17表示編號為17的三極管。

1、特點：晶體三極管(簡稱三極管)是內部含有2個PN結，并且具有放大能力的特殊器件。它分NPN型和PNP型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL電路中的對管就是由PNP型和NPN型配對使用。電話機中常用的PNP型三極管有：A92、9015等型號;NPN型三極管有：A42、9014、9018、9013、9012等型號。

2、晶體三極管主要用于放大電路中起放大作用，在常見電路中有三種接法。為了便于比較，將晶體管三種接法電路所具有的特點列于下表，供大家參考。名稱共發射極電路共集電極電路(射極輸出器)共基極電路輸入阻抗中(幾百歐～幾千歐)大(幾十千歐以上)小(幾歐～幾十歐)輸出阻抗中(幾千歐～幾十千歐)小(幾歐～幾十歐)大(幾十千歐～幾百千歐)電壓放大倍數大小(小于1并接近于1)大電流放大倍數大(幾十)大(幾十)小(小于1并接近于1)功率放大倍數大(約30～40分貝)小(約10分貝)中(約15～20分貝)頻率特性高頻差好好續表應用多級放大器中間級，低頻放大輸入級、輸出級或作阻抗匹配用高頻或寬頻帶電路及恒流源電路。

（八）場效應管

場效應晶體管(FieldEffectTransistor縮寫(FET))簡稱場效應管。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高(108～109Ω)、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域寬等優點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

1、場效應晶體管具有較高輸入阻抗和低噪聲等優點，因而也被廣泛應用于各種電子設備中。尤其用場效管做整個電子設備的輸入級，可以獲得一般晶體管很難達到的性能。

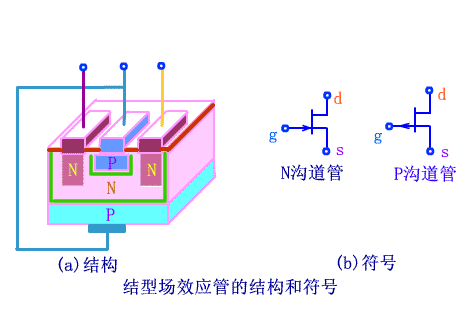

2、場效應管分成結型和絕緣柵型兩大類，其控制原理都是一樣的。如圖1-1-1是兩種型號的表示符號：

3、場效應管與晶體管的比較

(1)場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管;而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。

(2)場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。

(3)有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。

(4)場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。

（九）傳感器

傳感器是一種物理裝置或生物器官，能夠探測、感受外界的信號、物理條件(如光、熱、濕度)或化學組成(如煙霧)，并將探知的信息傳遞給其他裝置或器官。

國家標準GB7665-87對傳感器下的定義是：“能感受規定的被測量件并按照一定的規律轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成”。傳感器是一種檢測裝置，能感受到被測量的信息，并能將檢測感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。它是實現自動檢測和自動控制的首要環節。

“傳感器”在新韋式大詞典中定義為：

“從一個系統接受功率，通常以另一種形式將功率送到第二個系統中的器件”。根據這個定義，傳感器的作用是將一種能量轉換成另一種能量形式，所以不少學者也用“換能器-Transducer”來稱謂“傳感器-Sensor”。

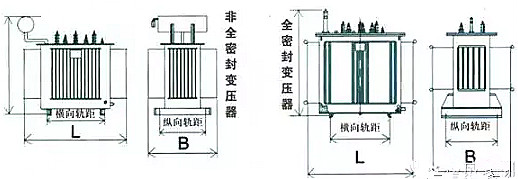

（十）變壓器

變壓器(Transformer)是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心(磁芯)。在電器設備和無線電路中，常用作升降電壓、匹配阻抗，安全隔離等。在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。變壓器的功能主要有：電壓變換;電流變換，阻抗變換;隔離;穩壓(磁飽和變壓器)等。
